產品介紹

產品簡介：

SPL系列水噴淋／噴霧消防冷卻裝置是依據國家相關標準而設計的為儲罐、塔器配套的消防冷卻裝置。噴霧時可使被保護罐（塔）體籠罩在400～600mm的水霧之中，達到迅速冷卻、窒息滅火，操作安全簡便。裝置采用分段制造和熱浸鍍鋅防腐處理，使用壽命15～20年。

適用范圍：

適用于石油化工行業閃點高于60℃的液體火災及甲、乙、丙類液體和易燃氣體儲存裝置的防護冷卻。

執行國家標準

1.   GB50084—2001   自動噴水滅火系統設計規范

2.   GB50160—1992   石油化工企業設計防火規范（1999年版）

3.   GB50219—1995   水噴霧滅火系統設計規范

4.   GB50316—2000   工業金屬管道設計規范

5.   GB/T 13912—2002 金屬覆蓋層 鋼鐵制件熱浸鍍鋅層技術要求及試驗方法

6.   GB50235—1997   工業金屬管道工程施工及驗收規范

7.   GB50236—1998   現場設備、工業管道焊接工程施工及驗收規范

設計壓力：

噴頭處額定工作壓力：水幕噴頭0.15MPa～0.25MPa，水霧噴頭0.35MPa（可按用戶要求確定）。

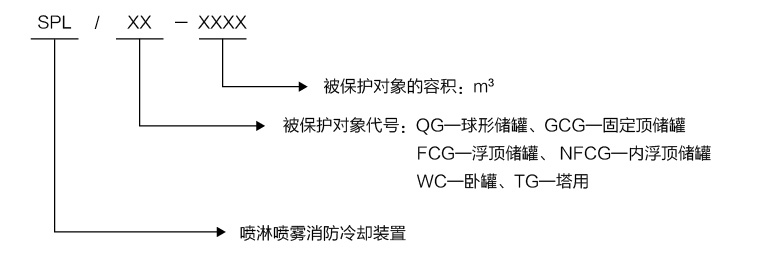

型號示例：

技術參數：

見各類儲罐基本參數表。

產品簡圖：

見各類儲罐噴淋噴霧消防冷卻裝置示意圖。

訂貨須知：

本裝置可根據被保護物體的不同直徑、形狀、噴淋強度的要求進行設計，訂貨時請?zhí)峁┫嚓P圖紙及數據。

噴頭距罐壁600～700mm，可選用噴淋、噴霧、水幕噴頭，也可選用淋霧結合型噴頭。

SPL系列水噴淋/噴霧消防冷卻裝置

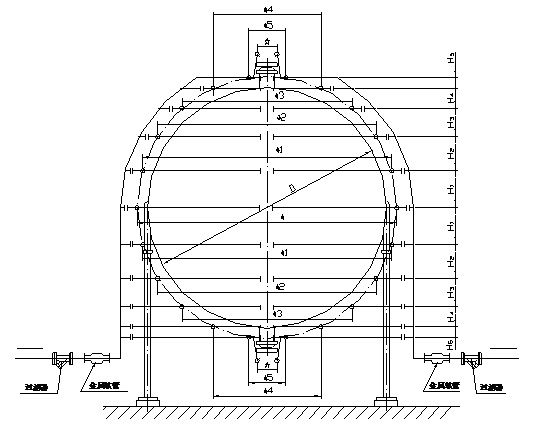

球形儲罐噴淋噴霧消防冷卻裝置示意圖

說明：

1.裝置系統用水霧噴頭型號為SPTW，（流量為8～40L/min，噴灑角90°）；

2.噴頭額定工作壓力0.35MPa、供水強度9～11L/min?㎡，供水流速2～3m/s；

3.供水閥前應設置過濾器，濾網孔徑4.0～4.7目/㎝2；

4.管道之間采用平焊板式法蘭連接；

5.用戶可根據實際情況確定噴頭參數、供水強度、供水路數及環管層數，我廠可另行設計。

SPL系列水噴淋/噴霧消防冷卻裝置

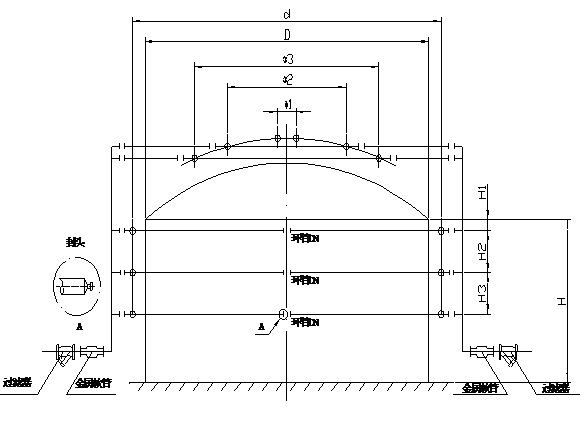

◆固定頂儲罐水噴淋／噴霧消防冷卻裝置示意圖

說明：

1、裝置系統用水幕噴頭型號為SPTM-Ⅱ（流量為6?—100L/min、噴灑角為120°、140°、160°）；

2、噴頭工作壓力為0.15MPa、供水強度2.5L/min?ｍ 、供水流速2—3m/S;

3、供水閥前應設置過濾器、濾網孔徑為4.0—4.7目/cm ；

4、管道之間采用平焊板式法蘭連接；

5、用戶可根據實際情況確定噴頭參數、供水強度、供水路數和層數，我方可另行設計。

SPL系列水噴淋/噴霧消防冷卻裝置

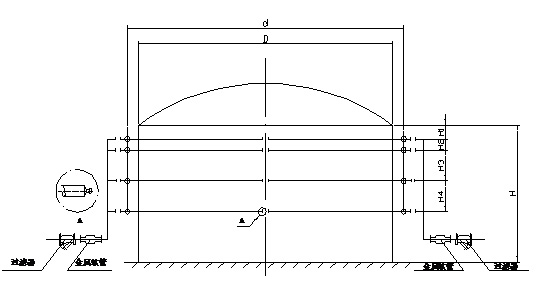

◆浮頂、內浮頂儲罐噴淋噴霧消防冷卻裝置示意圖

說明：

1、裝置系統用水幕噴頭型號為SPTM-Ⅱ（流量為6?—100L/min、噴灑角為120°、140°、160°）；

2、噴頭工作壓力為0.15MPa。

3、噴淋供水強度2.0L/min?ｍ 、供水流速2—3m/S;

4、供水閥前應設置過濾器、濾網孔徑為4.0—4.7目/cm ；

5、管道之間采用平焊板式法蘭連接；

6、用戶可根據實際情況確定噴頭參數、供水強度、供水路數和層數。
